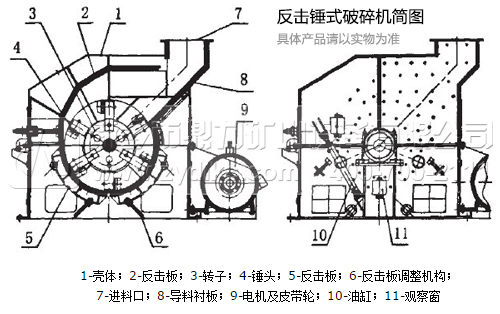

從上圖可知，反擊錘式破碎機主要有殼體、反擊板、轉子、錘頭、調節反擊襯板、反擊板調整機構、進料口、導料襯板、電機及皮帶輪、油缸、觀察窗等部位構成，整臺設備結構設計精巧，采用為精良的配件材質。物料自進料口進入后，先受到高速運轉的錘頭打擊，被破碎后的物料在沖擊力的作用下沖至四周反擊襯板產生二次破碎，接著被錘頭打擊破碎的物料與反擊破碎的物料兩相撞擊產生再次破碎，然后由調節襯板出料口排出。

 從錘式破碎機的設計圖可以看出，它結合了傳統錘式破碎機和反擊式破碎機的結構優點，并在其基礎上進行了改良和改進，使得物料可以在一臺機組內經過多次反復破碎，大大提升了設備的破碎能力，所以也打破了傳統的錘式破碎機只能應用在生產線二破階段的局限性，使其可以針對石灰石等中硬度物料一破成型，為客戶節省至少35%的生產運行成本。

  反擊錘式破碎機的設計之所以精巧，是建立在新鄉鼎力對于石料破碎行業三十余年的破碎生產經驗之上的，它融入了了石料生產行業前沿的生產技術，結合了石料生產客戶在實際生產中的問題反饋，是新鄉鼎力在針對石灰石等中硬度物料破碎方面的一大創舉，可廣泛應用在建材建筑行業的石料破碎，公路鐵路的建設，建房及其他應用石子的行業。
